瀬戸物☺️ねこちゃん🐈⸒⸒⸒⸒ - 舞姫　れみ - club D.D・ディーディー - 名古屋 大曽根のキャバクラ

1. 瀬戸物とは

• 意味：陶磁器・焼き物の総称。
  • 特に日本では、愛知県瀬戸市で生産された陶磁器を指すことが多い。
  • 「陶器」「磁器」「炻器（せっき）」などの焼き物全般を含む。
•
• 名称の由来：
  • 古くは瀬戸地方（愛知県瀬戸市周辺）で生産されていたことから「瀬戸物」と呼ばれるようになった。
  • 「せともの＝瀬戸の物」という意味がそのまま定着。
•

2. 歴史

古代・中世

• 平安時代（794〜1185年頃）
  • 瀬戸地方で土器・陶器の生産が始まる。
•
• 鎌倉・室町時代（12〜16世紀）
  • 陶器の技術が発展。茶の湯文化の影響で食器の需要が増加。
  • 瀬戸地方の陶器は「日用品」として流通。
•

安土桃山・江戸時代（16〜19世紀）

• 16世紀後半：朝鮮から陶工を招き、磁器技術が伝わる。
• 江戸時代：瀬戸の陶器が全国に流通。
  • 茶碗・皿・徳利などの実用品中心。
  • 「赤瀬戸・青磁・染付」など多彩な色絵の技法が発達。
•

明治以降

• 西洋陶磁器の技術を取り入れ、大量生産が可能に。
• 日用品から洋風食器まで幅広く生産。
• 「瀬戸焼」はブランド化され、国内外に輸出される。

3. 種類

瀬戸物は 焼き物の種類ごとに分けられる。

① 陶器（とうき）

• 特徴：粘土を焼き固めたもの。水を完全には通さないが吸水性あり。
• 例：湯のみ、茶碗、皿
• 釉薬（うわぐすり）で表面を覆うことで光沢や防水性を付加。

② 磁器（じき）

• 特徴：高温で焼成し、ガラス質化して硬く透明感あり。吸水性ほぼゼロ。
• 例：カップ、ティーポット、食器セット
• 主な原料：陶石、長石、粘土など

③ 炻器（せっき）

• 特徴：陶器より硬く、磁器ほど透明感なし。耐久性が高い。
• 例：花瓶、耐熱食器、植木鉢

④ 特殊技法

• 染付（そめつけ）：青色の顔料で絵付け
• 赤絵：赤色で装飾
• 織部（おりべ）：緑釉で部分的に装飾
• 黄瀬戸・灰釉：色釉の種類による名称

4. 特徴

• 日常生活に使える「実用品」として発展
• 技術力が高く、耐久性があり、デザイン・装飾も豊富
• 瀬戸焼の特徴としては：
  • 色釉や絵付け技法が豊富
  • 大量生産と手作りの両方に対応
  • 生活雑器から芸術品まで幅広い
•

5. 瀬戸物の現代

• 愛知県瀬戸市：日本の代表的な陶磁器産地
• 生産品目：日用食器、装飾品、花器、建築陶器など
• 観光・体験：瀬戸市には窯元見学や陶芸体験ができる施設が多数
• ブランド化：
  • 「瀬戸焼」は伝統と現代デザインの融合。
  • 海外輸出も行われ、特に茶碗や皿は海外コレクターに人気。
•

6. 豆知識

• 「せともの」という言葉の語源
  • 瀬戸の地名＋「もの」＝瀬戸の製品 → 日用品全般を指す言葉として定着。
•
• 瀬戸焼と美濃焼の違い
  • 瀬戸焼：愛知県瀬戸市中心、装飾性・釉薬技法豊富
  • 美濃焼：岐阜県美濃地方中心、日常食器向け、量産向き
•

「瀬戸物（陶磁器）」の 作り方・焼成工程・温度・代表例 を詳しく解説します。

家庭用陶芸から工場生産まで共通する基本工程を順に説明します。

1. 原料の準備

主な原料

• 陶器：粘土（石灰粘土・陶土）、砂、カオリンなど
• 磁器：陶石、長石、カオリン
• 炻器：陶土＋長石などを混ぜた中間的な原料

下処理

• 粘土を水で練り混ぜ、空気や大きな石粒を取り除く
• 必要に応じて泥漿（でいしょう）状にし、注型用にする

2. 成形方法

瀬戸物ではいくつかの成形法があります。

① 手びねり

• 粘土を手で形作る伝統技法
• 湯のみ、茶碗、小皿など個性的な形を作るときに使用

② 轆轤（ろくろ）

• 回転する台に粘土を置き、手で形を整える
• 茶碗・カップ・花瓶など円筒形・丸形の器に適している
• 回転速度や水の量で厚さや均一性が決まる

③ 型押し・鋳込み（注型）

• 水分を含んだ粘土泥漿を石膏型に流し込み、壁面が固まったら余分な泥を流す
• 大量生産向き、薄手の皿・カップによく使われる

④ プレス成形

• 粘土を型に入れて圧力で押し固める方法
• 平皿や正方形の器など、形の安定性が重要な場合に使う

3. 乾燥

• 成形後は 自然乾燥または乾燥窯 で水分を飛ばす
• 過乾燥はひび割れの原因、湿りすぎは変形の原因
• 目安：厚さや大きさによるが 数日〜1週間程度

4. 素焼き（一次焼成）

• 目的：器を仮焼きし、釉薬を吸いやすくする
• 温度：
  • 陶器：約900〜1000℃
  • 磁器：約900〜1100℃
•
• 時間：数時間〜10時間程度、冷却時間も含める

5. 釉掛け

• 表面にガラス質の釉薬（うわぐすり）を塗布
• 塗り方：
  • 浸す（浸漬）
  • 注ぐ
  • スプレー
•
• 釉薬により色・光沢・防水性が変化
• 例：
  • 透明釉：素地の色を生かす
  • 青磁釉：淡い青色
  • 赤絵釉：赤色装飾用
•

6. 本焼き（二次焼成）

• 釉薬を溶かして表面にガラス質を形成
• 温度：
  • 陶器：約1200℃前後
  • 磁器：約1250〜1300℃（高温で硬く透明感が出る）
  • 炻器：約1200〜1250℃
•
• 時間：炉によるが数時間〜10時間以上
• 冷却も重要、急冷はひび割れの原因

7. 絵付け・装飾

• 二次焼成後、上絵付け（酸化コバルト、金彩など）を行い、上絵焼成
• 上絵焼成温度：700〜850℃程度（釉薬を痛めない範囲）
• これにより赤・緑・金などの鮮やかな色が出る

8. 仕上げ・検品

• 割れや欠けがないか確認
• 研磨や装飾仕上げを行うこともある
• 出荷前にブランドロゴや焼印を入れる場合も

💡 豆知識

• 陶器は「低温でやわらかく焼く」→吸水性あり、家庭用食器向き
• 磁器は「高温で硬く焼く」→吸水性ほぼゼロ、耐久性と透明感重視
• 炻器は陶器と磁器の中間で、耐久性と装飾性を両立

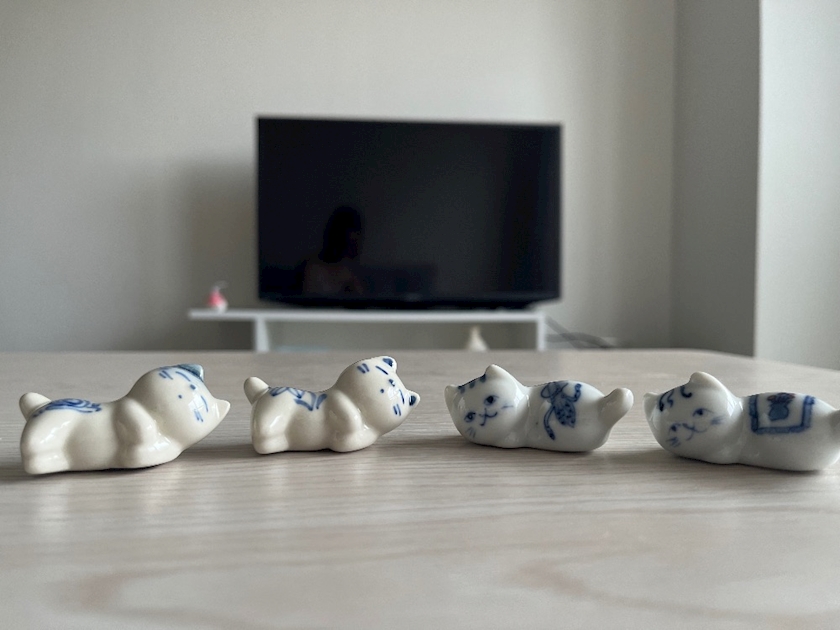

ねこたんの箸置き☺️🐱

可愛い♡

get👍

大切に使お✨♡

割れませんよーにw

れみ
